カプトン®AENCタイプ

カプトン®AENCタイプは熱硬化性のポリイミドコアの両面にポリイミド系接着剤層を配したオールポリイミドフィルムです。
各種銅箔との接着が可能で、良好な寸法安定性を有しており、耐熱性、電気特性、耐薬品性に優れております。
またポリイミド系接着剤層は2層フレキシブル銅張積層板の製造において、高い生産性を実現するよう特別に設計されております。

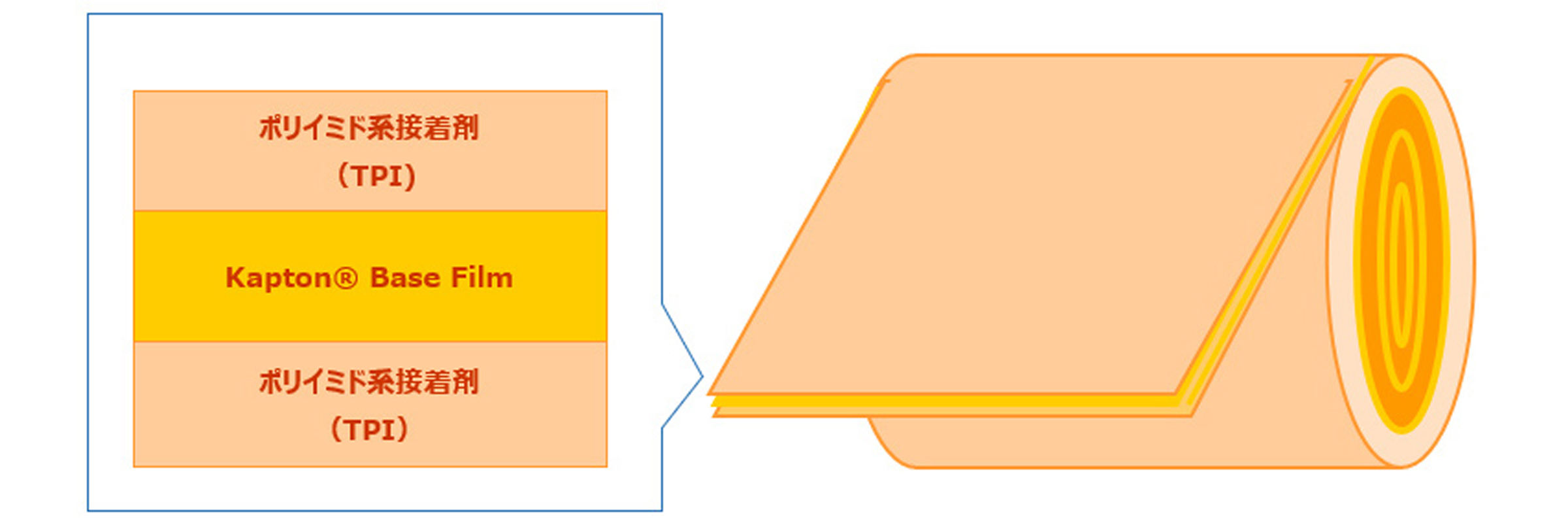

AENCタイプの層構成

物性値

			50AENC	25AENC	20AENC	12AENC
厚み Thickness	μm		50	25	20	12.5
破断強度 Tensile Strength	MPa	MD	340	340	340	340
破断強度 Tensile Strength	MPa	TD	340	340	340	340
破断伸度 Tensile Elongation	%	MD	95	85	85	70
破断伸度 Tensile Elongation	%	TD	95	85	85	70
ヤング率 Modulus	GPa	MD	5.2	5.2	5.2	5.7
ヤング率 Modulus	GPa	TD	5.2	5.2	5.2	5.7
熱収縮率 Heat Shrinkage	%		0.04	0.04	0.04	0.04
絶縁破壊電圧 Dielectric Strength / BDV	KV/mm		340	370	380	450
CTE Coefficient of Thermal Expansion	ppm/℃	MD	18	18	18	18
CTE Coefficient of Thermal Expansion	ppm/℃	TD	19	19	19	19
